TS 150/300/450型時間域航空電磁及磁法綜合測量系統

加拿大TRIUMPH公司生産的TS150/300/450型直升飛機時間域電磁HTEM(Helicopter Time DomainElectroMagnetics)及磁法綜合測量系統(見圖1-1),拖纜總長度55米,磁力儀拖纜長度爲20米,發射線圈保持水平狀態時,拖纜與垂線的夾角爲10.5度。系統參數如表1-1

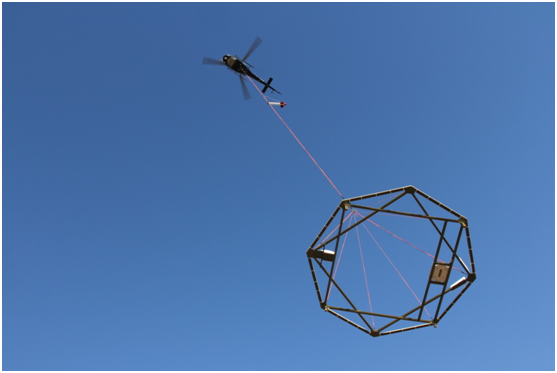

图1-1  航空电磁及磁法综合测量系统

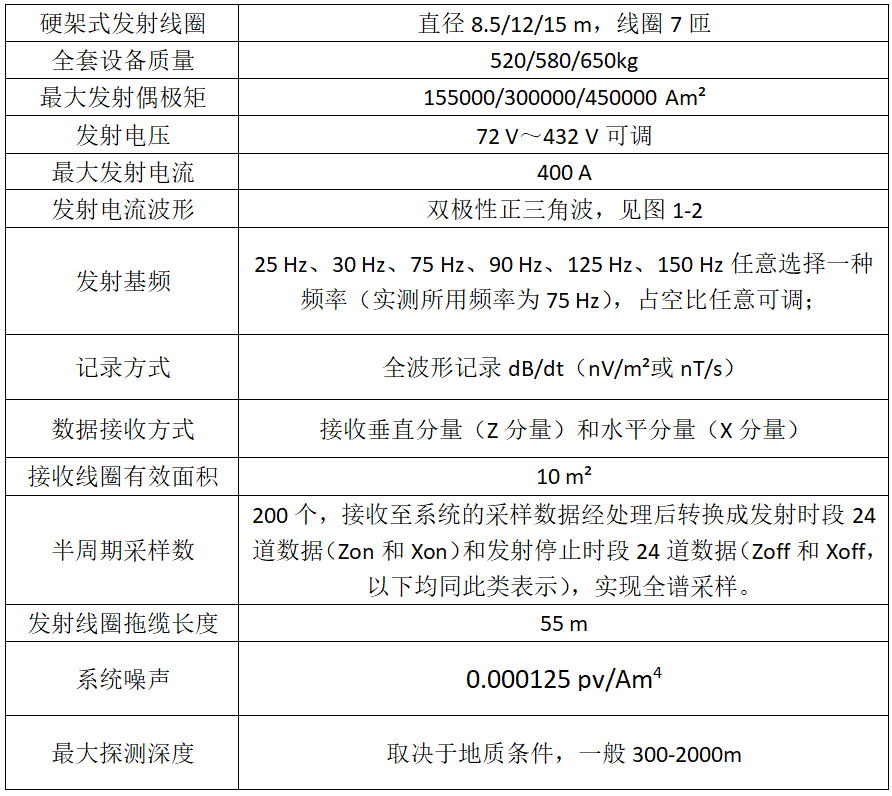

1-1 系統主要性能參數情況表

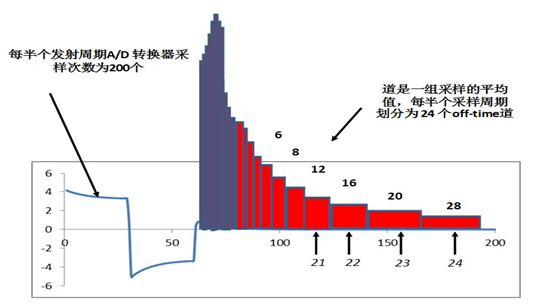

图1-2   半周期采样数以及采样道数的划分示意图

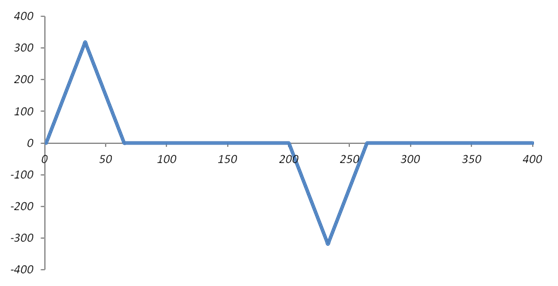

图1-3   时间域航空电磁仪发射电流波形示意图
